Lítium-ion akkumulátorA technológia a hordozható elektronika, az elektromos mobilitás, az ipari berendezések, az energiatárolás, a robotika és sok más elektromos meghajtású rendszer fő platformjává vált. Vonzását a viszonylag magas fajlagos energia, az újratölthető működés, a rugalmas csomagarchitektúra és a kifinomult akkumulátor-kezelő rendszerekkel való kompatibilitás kombinációja adja. A megfelelő akkumulátor kiválasztása azonban nem csupán a rendelkezésre álló legnagyobb kapacitás kiválasztásán múlik. A teljes tervezés magában foglalja a cellák kémiáját, a névleges feszültséget, a kapacitást, a kisülési sebességet, a töltési feltételeket, a hőkezelést, a cella elrendezését, a védelmi architektúrát, a burkolat méreteit, a kommunikációs követelményeket, a csatlakozó kialakítását, a környezeti expozíciót és a szállítási szempontokat. A különböző kémiák nagyon eltérő viselkedést eredményezhetnek, még akkor is, ha ugyanabba a széles lítium-alapú családba tartoznak. A hengeres cellák, tasakcellák és más formátumok különböző mechanikai és termikus tervezési lehetőségeket is teremtenek. A jól megtervezett akkumulátorcsomag tehát a berendezés terhelésével és működési környezetével kezdődik, majd visszafelé halad a cellakiválasztás, az elektromos architektúra, a védelem, a hőkezelés, a tesztelés és a végső integráció felé.
Tartalomjegyzék
Kattintson bármelyik témára, hogy közvetlenül a szakaszra ugorjon.
- 1. Miért vált olyan széles körben az újratölthető lítium technológia használatává?
- 2. Hogyan tárol és ad le energiát egy újratölthető lítium cella?
- 3. Milyen sejtkémiákat kell összehasonlítaniuk a mérnököknek?
- 4. Hogyan viszonyul egymáshoz a feszültség, a kapacitás és az energia?
- 5. Miért számít a kisülési ráta és a C-sebesség?
- 6. Hogyan védi az akkumulátorkezelő rendszer a csomagot?
- 7. Hogyan befolyásolják a cellaformátumok a csomagtervezést?
- 8. Hogyan kell megtervezni a hőkezelést?
- 9. Mit kell figyelembe venni a lítium akkumulátor töltésekor?
- 10. Hogyan támogatják az akkumulátorcsomagok a különböző alkalmazásokat?
- 11. Milyen biztonsági és közlekedési tényezők számítanak?
- 12. Milyen gyakori akkumulátor-kiválasztási hibákat érdemes elkerülni?
- 13. Mit kell tartalmaznia a professzionális akkumulátor specifikációnak?
- 14. Gyakran Ismételt Kérdések
Miért vált olyan széles körben az újratölthető lítium technológia használatává?
Az újratölthető lítium alapú akkumulátorok azért vonzóak, mert jelentős mennyiségű elektromos energiát képesek tárolni egy viszonylag kompakt csomagolásban, miközben támogatják az ismételt töltési és kisütési ciklusokat. Rugalmas elektromos architektúrájuk azt is lehetővé teszi a gyártók számára, hogy nagyon különböző feszültség- és kapacitásigényekhez készítsenek csomagokat.
A technológiát ma már a berendezések széles skáláján alkalmazzák. A hordozható elektronikának kompakt áramforrásokra van szüksége. Az elektromos mobilitási platformoknak olyan akkumulátorokra van szükségük, amelyek korlátozott fizikai térben képesek energiát és energiát szállítani. Az ipari berendezések hosszabb üzemidőn keresztül előre látható kisülési viselkedést igényelhetnek. Az energiatároló rendszerek előnyben részesíthetik a ciklus élettartamát, a hőstabilitást, a felügyeletet és az ellenőrzött töltést.
Ezeknek az alkalmazásoknak egy közös alapelve: az akkumulátornak meg kell felelnie a berendezés elektromos és mechanikai követelményeinek.
Ez egyszerűen hangzik, de a valós berendezések ritkán működnek egyetlen állandó terhelés mellett. A motor nagy áramot vehet fel indításkor, és sokkal kisebb áramot, ha eléri az üzemi sebességet. A hordozható eszközök váltakozhatnak alvó, készenléti, kommunikációs és csúcsteljesítményű üzemmódok között. A mobil robot ugyanabban a munkaciklusban gyorsíthat, megállhat, felmászik és segédmotorokat működtethet.
Az akkumulátornak ezért reagálnia kell a változó áramigényekre, miközben a tervezett elektromos és termikus határokon belül marad.
A jól megtervezett lítium cellák tömegükhöz és térfogatukhoz képest jelentős energiát biztosítanak, támogatva a kompakt berendezés-architektúrákat.
A cellák soros és párhuzamos kombinációkban helyezhetők el, így különböző feszültség- és kapacitásplatformok hozhatók létre.
A megfelelő újratölthető vegyszerek támogatják az ismételt töltési és kisütési ciklusokat ellenőrzött működési feltételek mellett.
Az akkumulátor-kezelő rendszerek felügyelhetik az elektromos és hőviszonyokat, és többrétegű védelmet nyújtanak.
Miért olyan fontos a csomagolás kialakítása, mint a cellakiválasztás?
A cella csak az alapvető építőelem. Több cella egyesítése után a rendszer további műszaki követelményeket vezet be. A sejteknek egyensúlyban kell maradniuk. Az áramutakat helyesen kell megtervezni. Az elektromos csatlakozások megfelelő szigetelést és mechanikai támogatást igényelnek. A háznak meg kell védenie a cellákat anélkül, hogy megakadályozná a hő távozását a csomagból.
Számos ipari alkalmazáshoz az akkumulátorcsomaghoz külső csatlakozóra, töltő interfészre, biztosítékra, kommunikációs interfészre, szerelőszerkezetre vagy szervizleválasztóra is szüksége van. Ezek az elemek befolyásolhatják a csomag végső méretét és teljesítményét.
Miért az elsők a pályázati követelmények?
Az akkumulátor kiválasztását gyakran egy preferált cellamodellről indítják. Egy megbízhatóbb folyamat a berendezésből indul ki.
A mérnöknek először meg kell határoznia az üzemi feszültséget, az átlagos terhelést, a csúcsterhelést, az üzemidőt, a töltési feltételeket, a környezeti hőmérsékletet, a fizikai teret, a vibrációt és a szükséges kommunikációs vagy védelmi funkciókat. Csak ezután kell kiválasztani a cella kémiáját és a csomagszerkezetet.
Hogyan tárol és ad le energiát egy újratölthető lítium cella?
Az újratölthető lítium cella reverzibilis elektrokémiai reakciókon keresztül tárolja az energiát. A töltés során az elektromos energia lítium-ionokat hajt az egyik elektródaszerkezetről a másik felé. A kisülés során az ionok visszamozdulnak az elektroliton, míg az elektronok a külső áramkörön keresztül a csatlakoztatott berendezés táplálására szolgálnak.
Az alapcella számos kritikus elemet tartalmaz, beleértve a pozitív elektródát, a negatív elektródát, az elválasztót, az elektrolitot, az áramgyűjtőket és a védőcsomagolást.
Pozitív elektróda
A pozitív elektróda anyaga erősen befolyásolja a cella üzemi feszültségét, energiajellemzőit, termikus viselkedését és egyéb teljesítménytulajdonságait. A különböző katódkémiák ezért nagyon eltérő cella viselkedést eredményezhetnek.
Negatív elektróda
A negatív elektróda általában szénalapú anyagot használ számos újratölthető lítium rendszerben. Gazdálkodó szerkezetet biztosít a lítium-ionok számára töltés és kisütés során.
Szétválasztó
A szeparátor elektromosan elválasztja a pozitív és negatív elektródákat, miközben lehetővé teszi az iontranszportot az elektroliton keresztül. Integritása rendkívül fontos, mert az elektródák közötti közvetlen elektromos érintkezés súlyos belső hibát okozhat.
Elektrolit
Az elektrolit iontranszport utat biztosít az elektródák között. Összetétele és stabilitása befolyásolja a sejt elektromos és termikus viselkedését.
Aktuális gyűjtők
Az áramgyűjtők elektronokat adnak át az aktív elektróda anyaga és a külső elektromos kivezetések között. Felépítésük befolyásolja az ellenállást és a hőteljesítményt.
Sejtház
A ház mechanikai védelmet nyújt, és szabályozza, hogy a belső anyagok hogyan kölcsönhatásba lépnek a külső környezettel. A hengeres, prizmás és tasakos cellák különböző házas megközelítéseket alkalmaznak.
| Sejtelem | Fő funkció | Tervezési fontosság |
|---|---|---|
| Pozitív elektróda | Részt vesz a lítium-ion tárolásban és felszabadításban | Erős hatás a feszültségre, energiára és stabilitásra |
| Negatív elektróda | Biciklizés közben lítiumot tartalmaz | Befolyásolja a kapacitást, a sebességet és a ciklus viselkedését |
| Szétválasztó | Elektromos elválasztást biztosít | Kritikus a belső biztonság szempontjából |
| Elektrolit | Lehetővé teszi az ionok szállítását | Befolyásolja a vezetőképességet és az elektrokémiai stabilitást |
| Aktuális gyűjtők | Elektronáramot szállítani | Befolyásolja az ellenállást és a hőtermelést |
| Ház | Fizikai elzárást biztosít | Befolyásolja a mechanikai védelmet és a hőkezelést |
A töltés és a kisütés visszafordítható folyamatok, nem azonos tükörképek
A töltés és a kisütés különböző elektromos feltételekkel jár. A töltést a töltő és az akkumulátor-kezelő rendszer vezérli, míg a kisütést a csatlakoztatott berendezés hajtja végre.
Ez a különbségtétel azért fontos, mert az akkumulátor képes lehet bizonyos áramot leadni anélkül, hogy szükségszerűen alkalmas lenne azonos áramerősséggel történő töltésre.
Miért változik a cella hőmérséklete működés közben?
A sejtek belső ellenállással rendelkeznek. Amikor áram folyik, az energia egy része hővé alakul. A hőmennyiség függ az áramerősségtől, az ellenállástól, az üzemi hőmérséklettől, a cella állapotától és egyéb elektrokémiai tényezőktől.
Az áramerősség növekedésével a hőtermelés gyorsan növekedhet. Ez az egyik oka annak, hogy a nagy teljesítményű akkumulátor-alkalmazások gondos hőkezelést igényelnek.
Az elektrokémiai cella tehát csak a kezdet. A végső csomagnak szabályoznia kell a feszültséget, az áramerősséget, a hőmérsékletet, a mechanikai igénybevételt és a töltési feltételeket, hogy a cella a megadott működési ablakon belül maradjon.
Milyen sejtkémiákat kell összehasonlítaniuk a mérnököknek?
A „lítium akkumulátor” nem egyetlen kémia. Számos katódrendszer létezik, amelyek jelentősen eltérhetnek az energiasűrűség, a termikus stabilitás, a feszültség jellemzői, a teljesítmény, a ciklus viselkedése és az ajánlott alkalmazások tekintetében.
Lítium-vas-foszfát
A lítium-vas-foszfát, általánosan rövidítve LFP, a megfelelő működési feltételek mellett erős hőstabilitásáról és hosszú ciklusú teljesítményéről ismert. Névleges cellafeszültsége alacsonyabb, mint néhány nikkelben gazdag lítiumkémia, ezért a csomagnak más soros konfigurációra van szüksége, hogy ugyanazt a rendszerfeszültséget elérje.
Az LFP-t gyakran figyelembe veszik helyhez kötött tárolókban, tartalék rendszerekben, napenergia-rendszerekben és olyan alkalmazásokban, ahol a ciklus élettartama és a termikus jellemzők különösen fontosak.
NMC kémia
A nikkel-mangán-kobalt-oxid rendszereket általában NMC-nek nevezik. Ezek a cellák nagyobb energiasűrűséget biztosítanak, mint sok LFP kialakítás, így vonzóak a súlyérzékeny alkalmazásokhoz.
A kompromisszum az, hogy a rendszer gondos hő- és töltéskezelést igényel, a pontos jellemzők pedig a cella összetételétől függenek.
LCO kémia
A lítium-kobalt-oxidot széles körben használják a fogyasztói elektronikában. Nagy energiasűrűséget tud biztosítani, de hő- és ciklusjellemzői fontossá teszik az akkumulátor gondos kezelését és az alkalmazásvezérlést.
NCA kémia
A nikkel-kobalt alumínium rendszerek egy másik nagy energiájú lítium kémia. Olyan alkalmazásokban használták őket, amelyek nagy energiasűrűséget igényelnek, de a csomagszintű hő- és biztonsági tervezés továbbra is elengedhetetlen.
Miért érdemes a kémiát kiválasztani az alkalmazásból?
A helyes kémia nem az univerzális besorolástól, hanem a berendezés igénybevételétől függ.
Gyakran választják ott, ahol fontos a termikus stabilitás, a ciklus élettartama és a hosszú távú működés.
Gyakran ott választják, ahol fontos az energiasűrűség és a kiegyensúlyozott teljesítmény.
Általában a nagy energiasűrűséget igénylő, kompakt fogyasztói elektronikai alkalmazásokhoz társítják.
Kiválasztott nagy energiájú alkalmazásokban használják, ahol gondos elektromos és hőszabályozásra van szükség.
| Kémia | Tipikus erősség | Tipikus tervezési fókusz |
|---|---|---|
| LFP | Hőstabilitás és ciklusképesség | Csomag súlya, feszültség platform, hosszú élettartamú működés |
| NMC | Energiasűrűség és kiegyensúlyozott teljesítmény | Hőkezelés és védelem |
| LCO | Magas energiasűrűség | Hőkezelés és ellenőrzött töltés |
| NCA | Magas energiaképesség | Hőszabályozás, védelem és működési korlátok |
Miért nem szabad a kémiát kiválasztani a marketingcímkék közül?
Két, azonos kémiával leírt cella továbbra is eltérően viselkedhet az elektródák összetétele, a gyártási folyamat, a részecskeszerkezet, az elektrolitrendszer, a szeparátor kialakítása, a cellaméret és a minőségellenőrzés miatt.
Ezért a szakmai kiválasztásnak a tényleges műszaki adatokat kell megvizsgálnia, ahelyett, hogy kizárólag a kémiai címkékre hagyatkozna.
A sejtillesztés ugyanilyen fontos
Az ugyanabban a csomagban összekapcsolt celláknak szorosan egyező jellemzőkkel kell rendelkezniük. A kapacitás, a belső ellenállás vagy a töltöttségi állapot jelentős eltérései egyensúlyhiányt okozhatnak működés közben.
Ez különösen fontos sorosan kapcsolt csomagoknál, ahol a sztring minden celláján ugyanaz az áram folyik át.
Hogyan viszonyul egymáshoz a feszültség, a kapacitás és az energia?
Az akkumulátor műszaki adatai gyakran több számot is tartalmaznak, amelyek könnyen összetéveszthetők. A feszültség, a kapacitás, a teljesítmény és az energia különböző jellemzőket ír le.
Feszültség
A feszültség az akkumulátor elektromos potenciálját jelenti. Az akkumulátorcsomagban a sorba kapcsolt cellák adják hozzá a feszültségüket.
Például egy tíz cellából álló sorozat, amelynek névleges cellafeszültsége körülbelül 3,6 V, a névleges csomagfeszültség körülbelül 36 V.
Kapacitás
A kapacitást általában amperórában vagy Ah-ban fejezik ki. Azt jelzi, hogy az akkumulátor mennyi töltést képes leadni meghatározott tesztkörülmények között.
A kapacitást nem szabad fix összegként értelmezni, függetlenül az áramerősségtől, a hőmérséklettől, a kisülési korláttól és a vizsgálati módszertől.
Energia
A tárolt elektromos energiát általában wattórában fejezik ki. Az egyszerűsített kapcsolat a következő:
Energia (Wh) ≈ Feszültség (V) × Kapacitás (Ah)
Ez a kapcsolat hasznos a korai fázisú rendszerbecsléshez. A tényleges felhasználható energia a kisülési feltételektől, az átalakítási veszteségektől, az üzemi határértékektől, a hőmérséklettől és a szabályozási stratégiától függ.
Hatalom
A teljesítmény az energiaszállítás sebessége. Előfordulhat, hogy az akkumulátor jelentős tárolt energiával rendelkezik, miközben mégsem alkalmas olyan alkalmazásokhoz, amelyek nagyon nagy pillanatnyi áramot igényelnek.
Éppen ezért a kapacitást és a teljesítményt mindig külön kell értékelni.
| Paraméter | Egység | Mit mond a mérnöknek |
|---|---|---|
| Névleges feszültség | V | Elektromos feszültség platform |
| Kapacitás | Ah | Töltés tárolási képesség meghatározott feltételek mellett |
| Energia | Wh | Hozzávetőleges tárolt elektromos energia |
| Hatalom | W vagy kW | Az elektromos energia szállítási sebessége |
| Jelenlegi | A | Elektromos terhelés vagy töltési áramlás |
Soros versus párhuzamos csatlakozások
A soros csatlakozások elsősorban a feszültséget növelik. A párhuzamos kapcsolatok elsősorban a kapacitást és az áramerősséget növelik.
Egy 10S3P csomag például tíz sorba rendezett cellát vagy cellacsoportot és három párhuzamos útvonalat tartalmaz. A pontos feszültség és kapacitás az egyes cellák névleges értékétől függ.
Miért van szükség a csomagszámításokhoz működési árrésre?
A névleges feszültségből és névleges kapacitásból számított elméleti energia nem mindig áll a berendezés rendelkezésére. Az akkumulátorkezelési korlátok megakadályozhatják a teljes lemerülést vagy a teljes feltöltést a cellák védelme érdekében.
A hőmérséklet a gyakorlati kapacitást és teljesítményviselkedést is megváltoztatja. A hideg körülmények növelhetik a belső ellenállást és csökkenthetik a rendelkezésre álló teljesítményt, míg a magas hőmérséklet felgyorsíthatja a leromlást.
Miért számít a feszültségplatform a berendezésnek?
A motorokat, invertereket, vezérlőkártyákat, töltőket, reléket és egyéb alkatrészeket meghatározott feszültségtartományok köré tervezték.
A nagyobb kapacitású akkumulátor nem automatikusan kompatibilis, ha a rendszer feszültsége nem megfelelő. Ezzel szemben a megfelelő feszültségű akkumulátor továbbra is alkalmatlan lehet, ha az áramerőssége nem megfelelő.
Miért számít a kisülési ráta és a C-sebesség?
Az akkumulátor kapacitása nem írja le teljesen, hogy milyen gyorsan képes energiát felszabadítani. A kisülési sebesség kritikus fontosságú a motorok, elektromos szerszámok, drónok, robotika, vontatási berendezések és egyéb, jelentős csúcsáram-igényű rendszerek esetében.
A C-ráta megértése
A C-sebesség az akkumulátor kapacitásához viszonyított áramerősséget fejezi ki. Az 1C kisütés azt jelenti, hogy az áram számszerűen megegyezik a névleges kapacitással amperórában.
Egy 20 Ah-s akkumulátornál az 1C kisütés 20 A-nek felel meg. A 2C kisütés 40 A-nek felel meg, az akkumulátor tényleges specifikációitól függően.
Folyamatos kontra csúcsáram
Egyes alkalmazások csak néhány másodpercig vagy percig vesznek fel nagy áramot, míg mások folyamatosan emelt áramot igényelnek.
Előfordulhat, hogy a rövid csúcsot elviselni képes akkumulátor nem alkalmas folyamatos nagy sebességű működésre, mert a tartós áram több hőt hoz létre, és nagyobb elektrokémiai terhelést okoz a cellákban.
Belső ellenállás
A belső ellenállás feszültségesést és hőtermelést okoz, amikor áram folyik. A nagyobb áram növeli a hatást.
Az akkumulátor ezért kisebb feszültséget mutathat erős terhelés mellett, mint kis terhelés esetén, még akkor is, ha a névleges feszültség változatlan marad.
Elektromos szerszámok és mobil berendezések
Az olyan alkalmazások, mint az elektromos kéziszerszámok, robogók, robotok és drónok, rövid, nagy áramerősséget igényelhetnek. Ezekben az esetekben fontosak a nagy sebességű cellák, az alacsony ellenállású kapcsolatok, a megfelelő termikus utak és a megfelelően minősített BMS.
| Profil betöltése | Tipikus követelmény | Az akkumulátor fontos jellemzői |
|---|---|---|
| Alacsony teljesítményű folyamatos | Stabil áram hosszú ideig | Kapacitás és alacsony önkisülés |
| Mérsékelt változó terhelés | Változó jelenlegi kereslet | Kiegyensúlyozott energia és teljesítmény |
| Nagy teljesítményű szakaszos | Erős áram rövid kitörései | Nagy sebességű cellák és hőreakció |
| Nagy teljesítményű folyamatos | Tartós megemelt áram | Folyamatos kisülési teljesítmény és erős hőkezelés |
Miért számít a csatlakozó és a vezetékezés is?
Egy nagy áramerősségű akkumulátorcsomaghoz többre van szükség, mint nagy teljesítményű cellákra. A csatlakozóknak, nikkelcsíkoknak, gyűjtősíneknek, vezetékeknek, biztosítékoknak, reléknek és kapcsolóknak van ellenállása.
Ha egy kis alkatrész szűk keresztmetszetté válik, előfordulhat, hogy az akkumulátor nem adja le a várt teljesítményt még akkor sem, ha maguk a cellák képesek erre.
Kisülési megszakítás
Az akkumulátor-kezelő elektronika megakadályozhatja, hogy a csomag feszültsége a megadott határérték alá csökkenjen. Ez megvédi a sejteket a túlzott kisüléstől.
A határértéket a kémiai és a cellagyártó követelményei szerint kell meghatározni, nem pedig univerzálisnak feltételezni.
Hogyan védi az akkumulátorkezelő rendszer a csomagot?
Az akkumulátor-kezelő rendszer, amelyet általában BMS-nek neveznek, felügyeli és szabályozza az akkumulátorcsomagon belüli fontos elektromos és hőviszonyokat.
A BMS különösen fontos a többcellás csomagokban, mivel az egyes cellák nem mindig viselkednek azonosan. Még a kis különbségek is nagyobbak lehetnek az ismételt töltési és kisütési ciklusok során.
Túltöltés elleni védelem
A BMS képes figyelni a cella vagy a csomag feszültségét, és leállítja vagy csökkenti a töltést egy meghatározott felső határ elérésekor.
Túlkisülés elleni védelem
A BMS le tudja választani a terhelést, ha az akkumulátor elér egy meghatározott alacsonyabb feszültség küszöböt.
Túláram védelem
Ha az áram meghaladja a meghatározott biztonságos működési tartományt, a BMS védelmi reakciót válthat ki. Ez segíthet megvédeni a cellákat, a vezetékeket, a csatlakozókat és a kapcsolóelemeket.
Rövidzárlat elleni védelem
A rövidzárlat nagyon nagy áramot hozhat létre alacsony impedanciájú úton. A védelmi áramkör és a megfelelő biztosíték ezért fontos részei a csomag architektúrának.
Hőmérséklet figyelés
A hőmérséklet-érzékelők a csomag kiválasztott pontjain helyezhetők el. A BMS felhasználhatja a hőmérsékleti információkat a töltés, a kisütés vagy mindkettő korlátozására, ha a hőmérséklet a megengedett tartományon kívülre kerül.
Sejt kiegyensúlyozás
A sorba kapcsolt cellákban fokozatosan töltési állapotbeli különbségek alakulhatnak ki. A kiegyensúlyozás segít csökkenteni ezeket a különbségeket, így a sorozatlánc egyenletesebben működik.
Nyomon követi az egyes cellákat vagy csoportokat, és észleli a meghatározott működési határokhoz közelítő körülményeket.
Méri a töltési és kisütési áramot, és támogatja a túláram elleni védelmet.
Segít szabályozni a működést, ha a cella vagy a csomag hőmérséklete túllépi a megengedett tartományt.
Segít fenntartani a konzisztensebb töltöttségi állapotot a sorba kapcsolt cellák között.
| BMS funkció | Cél | Tipikus védelmi akció |
|---|---|---|
| Túltöltés elleni védelem | Kerülje el a túlzott cellafeszültséget | Állítsa le vagy korlátozza a töltést |
| Túlkisülés elleni védelem | Megakadályozza a túlzott sejtkimerülést | Válassza le a terhelést |
| Túláram védelem | Kerülje el a túlzott áramerősséget | Válassza le vagy korlátozza az áramerősséget |
| Rövidzárlat elleni védelem | Reagáljon a rendellenes áramutakra | Gyors elektromos leválasztás |
| Hőmérséklet védelem | Akadályozza meg a hőmérsékleti határokon kívüli működést | Korlátozza a töltést vagy a kisütést |
| Egyensúlyozás | Csökkentse a soros cellák közötti feszültségkülönbséget | Szabályozott kiegyenlítő áram |
Intelligens BMS funkciók
A fejlett BMS platformok a tervezéstől függően képesek kommunikációt biztosítani olyan interfészeken keresztül, mint a CAN, RS485, UART, Bluetooth vagy más protokollok.
A kommunikáció információkat szolgáltathat a töltöttségi állapotról, az akkumulátorfeszültségről, az áramerősségről, a hőmérsékletről, a riasztásokról, az üzemi állapotról és a diagnosztikai adatokról.
Miért kell a BMS-választásnak egyeznie a csomaggal?
A BMS-nek kompatibilisnek kell lennie a sorba kapcsolt cellák számával, a cellák kémiájával, a töltőfeszültséggel, a kisülési árammal, a hőmérséklet-érzékelőkkel és a csatlakozó architektúrával.
Az egyik feszültségplatformhoz vagy kémiához tervezett BMS-t nem szabad automatikusan újra felhasználni egy másik csomaghoz.
Hogyan befolyásolják a cellaformátumok a csomagtervezést?
A cellaformátum sokkal többet határoz meg, mint a fizikai megjelenés. Befolyásolja a cellák elrendezését, hűtését, csatlakoztatását, zárását, szervizelését és védelmét.

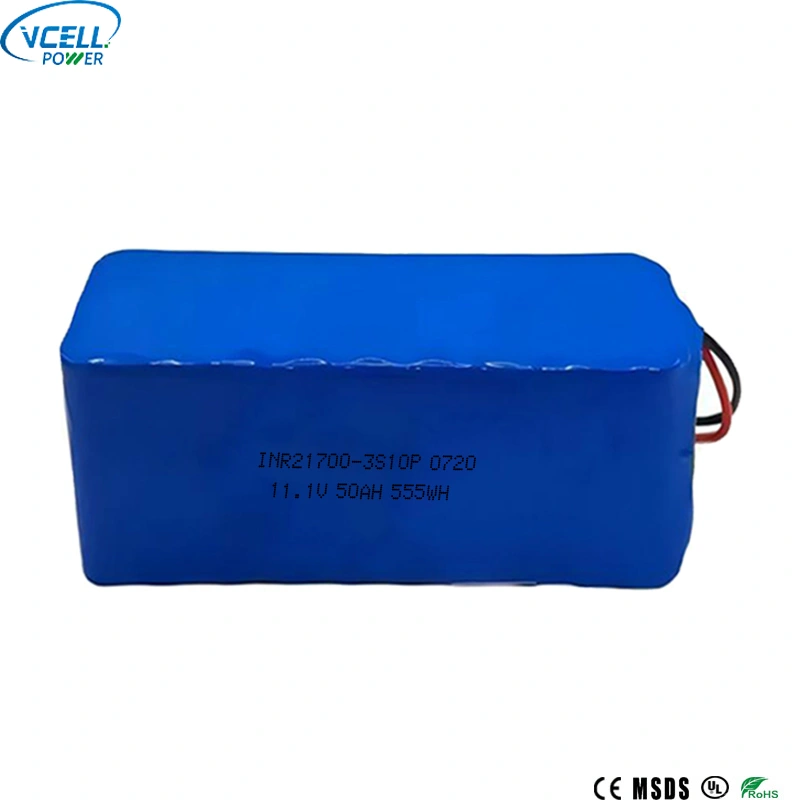

Hengeres cellák
A hengeres cellákat, például az 18650, 21700 és 26650 formátumokat széles körben használják újratölthető akkumulátorcsomagokban. Szabványosított hengeres méreteik leegyszerűsítik az automatizált összeszerelést és megkönnyítik a moduláris csomagszerkezetek létrehozását.
A hengeres sejtek azonban teret hoznak létre a szomszédos sejtek között. Ezért a hőutakat és a mechanikai rögzítést gondosan meg kell tervezni.
Tasak cellák
A tasakos cellák rugalmas, laminált csomagolást használnak, nem pedig merev hengeres vagy fémdobozt. Formájuk erős csomagolási rugalmasságot biztosít, ami szokatlan belső geometriájú berendezésekben hasznos.
A csomagolás tervezésénél figyelembe kell venni a mechanikai összenyomást és a duzzanat vagy szúrás elleni védelmet.
Prizmás cellák
A prizmatikus cellák merev téglalap alakú burkolatot használnak. Geometriájuk révén jobban kihasználhatóak a téglalap alakú terek, ami leegyszerűsíthet bizonyos nagycsomagos elrendezéseket.
Miért befolyásolja a cellaformátum a hűtést?
A hőnek az elektrokémiai reakciózónából a környező környezetbe kell eljutnia. A cella geometriája határozza meg a hő távozásához rendelkezésre álló utat.
Egy szorosan összetömörített hengeres elrendezésnek nagyon eltérő termikus viselkedése lehet a lapos tasakok konfigurációjától.
| Cellaformátum | Fő szerkezeti karakter | Tipikus tervezési fókusz |
|---|---|---|
| Hengeres | Merev kerek ház | Cellatávolság, összekapcsolás, automatizált összeszerelés, hűtés |
| Zacskó | Rugalmas laminált ház | Mechanikai alátámasztás, kompresszió, duzzanatkezelés |
| Prizma alakú | Merev téglalap alakú ház | Csomagsűrűség, termikus út, szerkezeti integráció |
Sejt elrendezés
A sorozat-párhuzamos konfiguráció határozza meg a végső akkumulátorplatformot. A 13S7P konfiguráció például tizenhárom sorozatcsoportot és hét párhuzamos cellát jelez minden csoporton belül.
Egy ilyen architektúra kiválasztható úgy, hogy elérje a célfeszültséget és kapacitást, miközben az egyes cellák aktuális kapacitásán belül marad.
Hegesztett és mechanikus csatlakozások
A cellákat össze lehet kötni hegesztett fülekkel, gyűjtősínekkel, flexibilis csatlakozókkal vagy más módszerekkel, a csomag kialakításától függően.
A csatlakozási ellenállásnak alacsonynak és mechanikailag stabilnak kell maradnia. A rossz csatlakozások helyi fűtést és feszültségveszteséget okozhatnak.
Csomagolási burkolat
A háznak meg kell védenie a cellákat az ütésektől, nedvességtől, portól, vibrációtól és véletlen érintkezéstől, miközben megfelelő szellőzést vagy hőátadási képességet kell biztosítania.
A burkolatnak megfelelő hozzáférést kell biztosítania a csatlakozókhoz, a szolgáltatási összetevőkhöz és a kommunikációs interfészekhez.
A cellaformátum ezért rendszerszintű tervezési döntés. A legkisebb fizikai elrendezés nem mindig a legjobb elrendezés, ha termikus, mechanikai, összeszerelési vagy szervizelési problémákat okoz.
Hogyan kell megtervezni a hőkezelést?
A hőmérséklet nagyban befolyásolja a lítium akkumulátor teljesítményét, biztonságát, töltési viselkedését és a cellák hosszú távú állapotát. A hőkezelést ezért a csomag tervezése során kell figyelembe venni, nem pedig az elektromos architektúra elkészülte után.
Hőtermelés
A belső ellenálláson átfolyó áram hőt termel. Az elektronikus alkatrészek, például a MOSFET-ek, mágneskapcsolók, ellenállások és DC-DC átalakítók szintén hőt termelhetnek.
Ha több alkatrész működik egy kis szekrényen belül, a kombinált hőteljesítményük jelentősen megemelheti a belső csomag hőmérsékletét.
Hőmérséklet gradiensek
A csomagban nem minden sejt tapasztalja ugyanazt a hőkörnyezetet. A sűrű csomag közepéhez közeli sejtek több hőt tarthatnak vissza, mint a külső fal közelében lévő sejtek.
Az egyenetlen hőmérséklet eltérő elektromos viselkedéshez vezethet a sejtek között, ami idővel növelheti az egyensúlyhiányt.
Passzív hőkezelés
A passzív stratégiák közé tartozhatnak a hőpárnák, vezetőképes lemezek, hőelosztók, szabályozott cellatávolság és hővezető burkolatok.
Ezek a megoldások akkor működnek hatékonyan, ha a hőtermelés mérsékelt, és a környező környezet megfelelő hőelvezetést biztosít.
Aktív hőkezelés
A nagy teljesítményű rendszerek kényszerlevegőt, folyadékhűtést vagy más aktív hőkezelési stratégiát igényelhetnek.
A megfelelő módszer a hőtermeléstől, a rendelkezésre álló helytől, a környezeti feltételektől, a karbantartási követelményektől és a rendszer összetettségétől függ.
| Hőstratégia | Tipikus használat | Kulcsfontosságú szempont |
|---|---|---|
| Cellatávolság | Közepes teljesítményű csomagok | Egyensúlyozza a légáramlást a csomag méretével |
| Hőpárna | Csomagtól házig hőátadás | Anyagvezetőképesség és kompresszió |
| Hőszóró | Helyi hő elosztása | Érintkezési terület és hőellenállás |
| Kényszer levegő | Nagyobb teljesítményű rendszerek | Légáramlási út, por, zaj, karbantartás |
| Folyékony hűtés | Nagy teljesítményű alkalmazások | Összetettség, tömítés, szivattyú, szerviz, szivárgás ellenőrzés |
Magas hőmérsékletű működés
Az emelkedett hőmérséklet felgyorsíthatja a lítiumsejteken belüli öregedési folyamatokat. Az ismételten magas hőmérsékleten működő csomagok gyorsabb kapacitásvesztést vagy belső ellenállás-változásokat tapasztalhatnak.
Alacsony hőmérsékletű működés
A hideg hőmérséklet növelheti a belső ellenállást és csökkentheti a rendelkezésre álló teljesítményt. A nagyon alacsony hőmérsékleten történő töltés bizonyos kémiai viszonyok és körülmények esetén is problémás lehet.
Az akkumulátor-kezelési logika ezért korlátozhatja a töltést, ha a hőmérséklet az elfogadható tartományon kívülre esik.
Hőérzékelő elhelyezése
A hőmérséklet-érzékelőket olyan helyen kell elhelyezni, ahol érdemi információt szolgáltatnak a csomagról. Ha csak a burkolat falát mérjük, előfordulhat, hogy nem reprezentálja pontosan a legforróbb cellacsoportot.
A nagyáramú összeköttetések és a teljesítményelektronika külön hőmérséklet-figyelést is megérdemelhetnek.
Mit kell figyelembe venni a lítium akkumulátor töltésekor?
A töltés egy ellenőrzött elektrokémiai folyamat, és mindig a cella kémiájához, a csomagfeszültséghez, a BMS architektúrához és a töltő specifikációjához kell igazítani.
CC/CV töltés
Sok újratölthető lítium rendszer állandó áramú és állandó feszültségű töltési módszert használ. A töltő kezdetben szabályozott áramot szolgáltat. A célfeszültség elérése után a töltő megtartja a feszültséget, miközben az áram fokozatosan csökken.
A pontos töltési feszültség és áram a cella kémiájától és a csomag kialakításától függ.
Töltőfeszültség
A maximális töltési feszültség kémia-specifikus. A nem megfelelő feszültség alkalmazása károsíthatja a cellákat, vagy veszélyes működési feltételeket teremthet.
Töltőáram
A töltőáramot a cella vagy a csomag meghatározott töltési képességére kell korlátozni. A nagy töltőáram növelheti a hőtermelést és az elektrokémiai stresszt.
Töltő és akkumulátor kompatibilitás
A töltőt kifejezetten az akkumulátor feszültségplatformjához és kémiához kell tervezni. Az egyik akkumulátortípushoz szánt töltőről nem szabad feltételezni, hogy alkalmas egy másik akkumulátorra, pusztán azért, mert a csatlakozó fizikailag hasonló.
| Töltési tényező | Miért számít | Mit kell egyezni |
|---|---|---|
| Az akkumulátor kémiája | Meghatározza a töltési korlátokat | Töltő töltési profil |
| Csomagfeszültség | Meghatározza a cél töltési feszültséget | Töltő kimeneti feszültsége |
| Töltőáram | Befolyásolja a hőt és a sejtstresszt | Az akkumulátor töltési áramkorlátja |
| BMS | Felügyeletet és védelmet biztosít | BMS feszültség, áram és hőmérséklet határértékek |
| Hőmérséklet | Befolyásolja a töltés biztonságát | Megengedett töltési hőmérséklet-tartomány |
Töltés alacsony hőmérsékleten
Egyes lítium vegyi anyagokat nem szabad egy meghatározott hőmérsékleti küszöb alatt tölteni. A BMS ezért megakadályozhatja a töltést, amíg a cellák vissza nem térnek egy elfogadható hőmérsékletre.
Töltőház kialakítása
Az akkumulátor töltés közben hőt termelhet, különösen nagyobb áramerősség esetén. A töltőt, a csomagot, a kábeleket és a csatlakozókat úgy kell elhelyezni, hogy a hő ne halmozódjon fel szükségtelenül.
Miért fontos a töltőcsere?
Ha egy másik kémiai elemet lítium csomagra cserél, előfordulhat, hogy az eredeti töltő nem kompatibilis. A különböző kémiák eltérő töltési görbékkel és feszültségigényekkel rendelkeznek.
A töltőt ezért az akkumulátorrendszer részeként kell kezelni, nem pedig független tartozékként.
Hogyan támogatják az akkumulátorcsomagok a különböző alkalmazásokat?
A különböző berendezések eltérő akkumulátorkarakterisztikát igényelnek. Ugyanaz az alapvető lítiumtechnológia nagyon különböző termékeket támogathat, mivel a cellák és a csomagok különböző feszültség, kapacitás, teljesítmény és mechanikai követelményekhez konfigurálhatók.
A kompakt eszközök gyakran előnyben részesítik az energiasűrűséget, az alacsony csomagtérfogatot, a stabil kimenetet és a kifinomult energiagazdálkodási elektronikával való integrációt.
A hordozható szerszámok rövid, nagy áramerősséget igényelhetnek, ami fontossá teszi a teljesítményt, az alacsony ellenállást, a hőszabályozást és a tartós csatlakozókat.
A robogók, elektromos kerékpárok, golfkocsik és könnyű tehergépjárművek egyensúlyt igényelnek a feszültség, a kapacitás, az áramerősség, a súly és a rezgésállóság között.
A robotok, AGV-k, padlóápoló gépek, tartalék rendszerek és hordozható műszerek stabil működést igényelhetnek az ismételt munkaciklusokon keresztül.
A helyhez kötött tárolórendszerek gyakran nagyobb hangsúlyt fektetnek a ciklusteljesítményre, a termikus stabilitásra, a felügyeletre, a burkolat kialakítására és az ellenőrzött töltésre.
A felügyeleti berendezések, hordozható rendszerek és autonóm eszközök egyedi burkolatokat, csatlakozókat, védelmet és hőmérséklet-szabályozást igényelhetnek.
Hordozható elektronika
A kis elektronikai termékek általában nagy hangsúlyt fektetnek a csomagolás méretére és az energiasűrűségre. A csomag lehet vékony, ívelt vagy nagymértékben testreszabott, hogy illeszkedjen a termék burkolatához.
Mivel az eszköz hosszú ideig készenlétben tölthet, majd hirtelen csúcsteljesítményt igényel, az alacsony önkisülés és a stabil feszültség viselkedése is fontos lehet.
Elektromos robogók és könnyű mobilitás
A mobilitási alkalmazások gyakran használnak olyan feszültségplatformokat, mint a 24 V, 36 V, 48 V, 60 V vagy 72 V, a rendszer architektúrától függően.
A motor csúcsáram lényegesen nagyobb lehet, mint az átlagos áram. A csomagnak ezért túlzott feszültségesés nélkül ki kell bírnia a gyorsítási és hegymászási igényeket.
AGV-k és mobil robotok
Az automatizált irányított járművek és kiszolgáló robotok egy munkanapon belül többször is működhetnek. Az akkumulátor specifikációinak tükrözniük kell a mozgási ciklusokat, a motorterhelést, a töltési lehetőségeket, a hasznos terhelést és a környezeti feltételeket.
Az akkumulátor és a robotvezérlő közötti kommunikáció értékes lehet a töltöttségi állapot jelentésében és a rendszerdiagnosztikában is.
Orvosi és ipari berendezések
A hordozható orvosi és ipari eszközök nagy hangsúlyt fektethetnek a kiszámítható kimeneti feszültségre, az alacsony önkisülésre, a megbízhatóságra és a házba integrálásra.
Az akkumulátort a berendezés töltési eljárásának és működési környezetének megfelelően kell megtervezni.
Energiatároló rendszerek
A helyhez kötött tárolási alkalmazások előnyben részesíthetik a kémiai stabilitást, a ciklusképességet, a hőkezelést, a felügyeletet és a hibavédelmet, mint a minimális csomagsúlyt.
Az LFP kémiáját gyakran fontolóra veszik ezekben az alkalmazásokban, mivel jellemzői jól illeszkednek a hosszú ciklusú álló üzemhez.
Egyedi akkumulátor projektek
Az egyedi projektekhez szokatlan feszültségplatformokra, csatlakozóhelyzetekre, kommunikációs protokollokra, kompakt burkolatokra vagy speciális szerelési elrendezésekre lehet szükség.
A mérnöki folyamatot a berendezés rajzával és az elektromos terhelési profillal kell kezdeni. Ez segít elkerülni, hogy olyan cellakonfigurációt válasszunk, amely nem fér bele a végső burkolatba, vagy nem felel meg a teljesítményigénynek.
| Alkalmazás | Elsődleges követelmény | Tipikus mérnöki fókusz |
|---|---|---|
| Szórakoztató elektronika | Kompakt energiatároló | Csomagméret, energiasűrűség, védelem |
| Elektromos szerszámok | Nagy rövid távú teljesítmény | Nagy sebességű cellák, BMS, termikus válasz |
| Könnyű elektromos mobilitás | Energia plusz a motor csúcsteljesítménye | Feszültségplatform, kapacitás, áram, rezgés |
| AGV vagy robot | Ismételt munkaciklusok | Ciklusélettartam, BMS kommunikáció, hőkezelés |
| Energiatárolás | Hosszú távú kerékpározás | Hőstabilitás, ciklusteljesítmény, monitorozás |
| Egyedi felszerelés | Alkalmazás-specifikus integráció | Méretek, csatlakozók, vezérlés, burkolat |
Milyen biztonsági és közlekedési tényezők számítanak?
Az akkumulátor biztonságát a cellák kémiája, a gyártási minőség, a mechanikai tervezés, az elektromos védelem, a töltésszabályozás, a hőkezelés és a működési feltételek közötti kölcsönhatás határozza meg.
Fizikai védelem
A cellákat védeni kell a zúzódástól, átlyukadástól, túlzott vibrációtól és a vezető tárgyakkal való véletlen érintkezéstől.
A háznak és a belső támasztékoknak biztonságosan kell tartaniuk a cellákat, elkerülve a szükségtelen mechanikai igénybevételt.
Elektromos védelem
A biztosítékok, a megszakítók, a MOSFET védelmi fokozatok, a mágneskapcsolók és a BMS logika egyaránt szerepet játszhatnak a rendellenes áramviszonyok megelőzésében vagy korlátozásában.
A védelmi architektúrát a csomag maximális áram- és hibaforgatókönyve alapján kell megtervezni.
Hővédelem
A hőmérséklet-érzékelők és a védelmi logika segít megakadályozni, hogy az elfogadható határokon kívül működjön. A hőnek is kiszámíthatónak kell lennie a csomagból.
Szigetelés
A sorba kapcsolt akkumulátorok viszonylag magas feszültséget érhetnek el. Ezért elengedhetetlen az elektromos szigetelés a vezetőképes részek, cellacsoportok, gyűjtősínek és a burkolatfelületek között.
Közlekedési szempontok
A lítium cellák és akkumulátorcsomagok szállítása a tárolt elektrokémiai energiájuk és bizonyos feltételek melletti potenciális veszély miatt szabályozott.
A nemzetközi szállításhoz olyan dokumentumokra lehet szükség, mint az UN38.3 vizsgálati dokumentáció, a biztonsági adatokkal kapcsolatos információk, a szállítási értékelések, a megfelelő csomagolás, címkézés és az adott szállítási módra vonatkozó szállítási eljárások.
A követelmények eltérőek lehetnek az akkumulátor típusától, a wattóra teljesítményétől, a töltöttségi állapottól, a csomagolás elrendezésétől és a szállítási módtól függően.
| Biztonsági terület | Elsődleges gond | Tervezési megközelítés |
|---|---|---|
| Mechanikai | Zúzás, ütés, vibráció | Biztonságos ház és cellatartók |
| Elektromos | Rövidzárlat és túláram | Biztosíték, BMS, kapcsolás, szigetelés |
| Termikus | Túl magas hőmérséklet | Érzékelő felügyelet és hőleadás |
| Töltés | Nem megfelelő feszültség vagy hőmérséklet | Kompatibilis töltő és töltésvezérlők |
| Szállítás | Kezelés és szabályozási megfelelés | Tesztelés, csomagolás, címkézés, dokumentálás |
Miért kell a tanúsítást a tényleges termékhez kötni?
A tanúsítási és szállítási dokumentumok csak akkor hasznosak, ha megfelelnek a szállított cella vagy csomag tényleges konfigurációjának.
Egy akkumulátormodellre kiállított dokumentumról nem szabad automatikusan feltételezni, hogy egy lényegesen eltérő konstrukciót fed le.
Miért számít az összeszerelés minősége?
Az akkumulátor biztonságát nem csak a cella kémiája határozza meg. A hegesztés minősége, a csatlakozók elhelyezése, a szigetelőanyagok, a BMS összeszerelés, a hőmérséklet-érzékelő elhelyezése, a biztosítékok beszerelése és a burkolat felépítése mind befolyásolják a készterméket.
Milyen gyakori akkumulátor-kiválasztási hibákat érdemes elkerülni?
A leggyakoribb akkumulátorproblémák nem feltétlenül a hibás cellákból származnak. Sokan hiányos specifikációkkal vagy nem megfelelő alkatrészekkel kezdik.
- Kizárólag kapacitás szerinti választás:A magasabb Ah besorolás nem garantálja a megfelelő kisütési képességet.
- A rendszerfeszültség figyelmen kívül hagyása:Az akkumulátor feszültségének meg kell egyeznie a berendezés elektromos felépítésével.
- A csúcsáram figyelmen kívül hagyása:A motor indítása és gyorsítása sokkal nagyobb áramot igényelhet, mint az átlagos működés.
- Rossz kémia használata:A különböző vegyszerek eltérő feszültség-, hő-, töltés- és ciklusjellemzőkkel rendelkeznek.
- Nem megfelelő töltő használata:A töltési profiloknak meg kell felelniük az akkumulátor kémiai jellemzőinek és a csomag feszültségének.
- A hőterhelés alábecsülése:A nagyáramú csomagoknak tiszta útra van szükségük a hőelvezetéshez.
- A BMS figyelmen kívül hagyása:A védelmi határértékeknek pontosan meg kell felelniük a soros-párhuzamos cellakonfigurációnak.
- Méretek figyelmen kívül hagyása:Előfordulhat, hogy az elektromos követelményeknek megfelelő akkumulátort továbbra sem lehet behelyezni.
- A csatlakozók figyelmen kívül hagyása:A csatlakozó áramerőssége és a mechanikai illeszkedés az elektromos tervezés részét képezik.
- Az üzemi hőmérséklet figyelmen kívül hagyása:A meleg és a hideg körülmények egyaránt megváltoztathatják az akkumulátor viselkedését.
Csak a kapacitással kapcsolatos probléma
Egy kétszeres névleges kapacitású akkumulátor nem nyújt automatikusan kétszer akkora rendszerteljesítményt, mint a használható. Ha a berendezés nagy csúcsáramot igényel, és a kiválasztott cellákat alacsony sebességű kisülésre tervezték, a feszültség jelentősen lecsökkenhet terhelés alatt.
Csak a feszültség probléma
A névleges feszültség illesztése szükséges, de nem elegendő. Két azonos feszültségű csomag nagyon eltérő kapacitású, folyamatos áramú, csúcsáramú, kémiai, BMS és mechanikai méretekkel rendelkezhet.
A csere-töltő probléma
Az akkumulátorcsere során gyakori hiba az eredeti töltő megtartása. Az ólom-savas, Ni-MH és lítium akkumulátorok nem feltétlenül használják ugyanazt a töltési módot.
A töltőt a csereakkumulátor feszültségéhez és kémiai tulajdonságaihoz kell igazítani.
A burkolat probléma
Az akkumulátor tervezői néha a cellák elrendezésére összpontosítanak, és csak később veszik figyelembe a burkolatot. Ez nehéz kompromisszumokhoz vezethet a csatlakozókhoz való hozzáférés, a hűtés, a szervizelhetőség és a mechanikai védelem terén.
A termikus-utángondolt probléma
A rövid teszt alatt jól működő csomag folyamatos működés közben jelentősen felmelegedhet. Ezért a termikus viselkedést a valós vagy reprezentatív munkaciklus alatt kell vizsgálni.
A dokumentációs probléma
Az akkumulátorrendszerekhez világos műszaki információkra van szükség. Az akkumulátor modelljét, a cella konfigurációját, a feszültséget, a kapacitást, a BMS határait, a csatlakozó típusát, a töltő követelményeit, a méreteket és a telepítési irányt következetesen dokumentálni kell.
Mit kell tartalmaznia a professzionális akkumulátor specifikációnak?
A professzionális specifikáció lehetővé teszi a mérnökök, a beszerzési csoportok, a gyártók és a berendezés-integrátorok számára, hogy ugyanazon műszaki információk alapján dolgozzanak.
| Specifikációs terület | Meghatározandó információ | Miért számít |
|---|---|---|
| Kémia | LFP, NMC, LCO, NCA vagy más meghatározott kémia | Meghatározza a feszültséget és a működési jellemzőket |
| Cellaformátum | 18650, 21700, 26650, tasakos, prizmás vagy más formátum | Befolyásolja a mechanikai és termikus kialakítást |
| Sorozat konfiguráció | Sorozatban lévő cellák vagy csoportok száma | Meghatározza a feszültségplatformot |
| Párhuzamos konfiguráció | Párhuzamos cellák vagy csoportok száma | Meghatározza a kapacitást és az áramerősséget |
| Névleges feszültség | Csomagfeszültség meghatározott feltételek mellett | Meg kell egyeznie a berendezés architektúrájával |
| Kapacitás | Névleges Ah besorolás és vizsgálati feltételek | Meghatározza a töltés tárolási képességét |
| Kisülési áram | Folyamatos és csúcsáram határértékek | Biztosítja a valós terhelésre való alkalmasságot |
| Töltőáram | Megadott töltőáram tartomány | Támogatja a helyes töltési viselkedést |
| BMS | Feszültség, áram, hőmérséklet, kiegyensúlyozás, kommunikáció | Meghatározza a védelmet és a rendszer interfészt |
| Méretek | Hosszúság, szélesség, magasság | Megerősíti a fizikai telepítési kompatibilitást |
| Csatlakozó | Táp- és jelcsatlakozó típusa | Biztosítja az elektromos és mechanikai kompatibilitást |
| Környezet | Üzemi és töltési hőmérséklet, páratartalom, rezgés | A csomagot az alkalmazáshoz igazítja |
| Szállítás | Alkalmazható vizsgálati és szállítási dokumentáció | Támogatja a megfelelő logisztikát |
Kezdje a berendezés terhelési profiljával
A cellák kiválasztása előtt határozza meg a berendezés feszültségét, átlagos áramát, maximális áramerősségét, működési időtartamát, készenléti időszakait és a várható munkaciklust.
Motoros berendezések esetében az indítási áramot mérni vagy kiszámítani kell, nem pedig a motor átlagos fogyasztásából.
Határozza meg a feszültségplatformot
Válasszon egy névleges feszültséget, amely megfelel a berendezés elektronikájának, a motorvezérlőnek, az inverternek és a töltőnek.
A soros cellaszámot ezután a kiválasztott kémia és a szükséges feszültségplatform alapján kell kiszámítani.
Határozza meg az energiaszükségletet
Becsülje meg a napi vagy ciklusonkénti energiafogyasztást a tényleges munkaciklus alapján. Ezután vegye figyelembe az átalakítási veszteségeket, a használható kisülési mélységet, a hőmérsékleti hatásokat és a rendszer egyéb korlátait.
Határozza meg a teljesítményigényeket
Határozza meg a legnagyobb várható áramerősséget és mennyi ideig fog tartani. Ez különösen fontos motorok, kompresszorok, szivattyúk, szerszámok és mobil gépek esetében.
Határozza meg a fizikai korlátokat
Adja meg a rendelkezésre álló akkumulátorrekesz méreteit és rögzítési pontjait. A specifikációnak tartalmaznia kell a csatlakozó helyét, a kábelkilépési irányt, a szerviz hozzáférését, a szellőzőteret és a szerelési irányt is.
Határozza meg a hőigényeket
Adja meg a legmagasabb várható környezeti hőmérsékletet, a legalacsonyabb várható hőmérsékletet, a munkaciklust és a rendelkezésre álló hűtési feltételeket.
Határozza meg a BMS architektúrát
A BMS-nek meg kell felelnie a sorba kapcsolt cellák számának, az áramszükségletnek, a töltési feszültségnek, a hőmérséklet-érzékelőknek, a kiegyenlítési módszernek és a kommunikációs interfésznek.
Határozza meg a töltési követelményeket
Az akkumulátor tervezésének véglegesítése előtt meg kell határozni a töltő pontos kimeneti feszültségét, áramát, csatlakozóját és vezérlési módját.
Határozza meg a minőséget és a tesztelést
A minőségi eljárások magukban foglalhatják a cellák szűrését, a kapacitásvizsgálatot, a belső ellenállás-ellenőrzést, a hegesztési ellenőrzést, a szigetelési teszteket, a BMS funkcionális tesztelését, a töltés-kisülési vizsgálatot, a méretellenőrzést és a végső csomagolás ellenőrzését.
- Határozza meg a felszerelést:Határozza meg a feszültséget, az átlagos terhelést, a csúcsterhelést, a munkaciklust és a működési környezetet.
- Válasszon kémiát:Hasonlítsa össze az energiát, a teljesítményt, a termikus viselkedést, a ciklusigényeket és az alkalmazási alkalmasságot.
- Számítsa ki a cella elrendezését:Soros és párhuzamos konfiguráció létrehozása a feszültség- és kapacitásigények alapján.
- Adja meg az aktuális képességet:Határozza meg a folyamatos és csúcskisülési követelményeket és a megengedett töltőáramot.
- Tervezze meg a BMS-t:Illessze a védelmi, egyensúlyozási, érzékelési és kommunikációs funkciókat a csomaghoz.
- Tervezett hőkezelés:Hozzon létre tiszta hőutat a cellák és a teljesítményelektronika számára.
- Tervezze meg a burkolatot:Ellenőrizze a méreteket, a szerelést, a szellőzést, a védelmet és a szerviz hozzáférést.
- A töltés meghatározása:Illessze a töltő feszültségét, áramát, csatlakozóját és vezérlési viselkedését a csomaghoz.
- Ellenőrizze a biztonságot:Tekintse át az elektromos leválasztást, a rövidzárlat elleni védelmet, a hőmérséklet elleni védelmet és a szállítási követelményeket.
- Teljes érvényesítés:Tesztelje a kész csomagot reprezentatív elektromos, termikus, mechanikai és környezeti feltételek mellett.
Mit kell megadnia a vásárlónak, mielőtt személyre szabott konfigurációt kérne?
- A berendezés feszültsége:Biztosítson névleges és megengedett üzemi feszültséget.
- Betöltési információ:Adja meg az átlagos, maximális és indítási vagy tranziens áramot, ahol lehetséges.
- Működési időtartam:Határozza meg a ciklusonkénti várható futási időt és a használati gyakoriságot.
- Elemtartó rekesz:Biztosítsa a hosszt, szélességet, magasságot, rögzítési pontokat és a rendelkezésre álló hűtőteret.
- Csatlakozási követelmények:Biztosítsa a tápcsatlakozóra és a kommunikációs interfészre vonatkozó követelményeket.
- Töltő rendszer:Határozza meg a töltő feszültségét, áramát, csatlakozóját és töltési módját.
- Környezet:Adja meg a várható hőmérsékletet, páratartalmat, vibrációt, port és kültéri expozíciót.
- Vezérlő interfész:Határozza meg, hogy a berendezéshez CAN, RS485, UART, Bluetooth vagy más kommunikációs interfész szükséges.
Az így felépített specifikáció sokkal erősebb alapot biztosít a termékillesztéshez. Csökkenti az elektromos vagy mechanikai összeférhetetlenség felfedezésének esélyét is, miután a gyártás már megkezdődött.
Gyakran Ismételt Kérdések
Mi az újratölthető lítium akkumulátor fő előnye?
Az újratölthető lítium akkumulátorok viszonylag nagy fajlagos energiát kombinálhatnak rugalmas feszültség- és kapacitáskonfigurációkkal. Számos hordozható, ipari, mobilitási és energiatároló alkalmazásban használatosak.
Mi a különbség a feszültség és a kapacitás között?
A feszültség az akkumulátor elektromos potenciálját írja le, míg a kapacitás azt írja le, hogy az akkumulátor mekkora elektromos töltést képes leadni meghatározott feltételek mellett. A feszültséget voltban mérik, a kapacitást pedig általában amperórákban mérik.
Hogyan becsülik meg az akkumulátor energiáját?
Egy egyszerűsített becslés az energia wattórában, amely megegyezik a névleges feszültség szorozva a kapacitással amperórában. A tényleges felhasználható energia a kisütési körülményektől, a hőmérséklettől, az akkumulátorkezelési határértékektől, az átalakítási veszteségektől és a megadott vizsgálati módszertől függ.
Mit jelent a 10S3P?
A 10S3P tíz sorozatcsoportot és három párhuzamos cellát vagy csoportot jelöl minden sorozatpozícióban. A végső feszültség és kapacitás az egyes cellák feszültségétől és kapacitásától függ.
Miért van szükség BMS-re?
A BMS képes figyelni a feszültséget, az áramerősséget és a hőmérsékletet, megvédi az akkumulátort a rendellenes működési körülményektől, és kezelni tudja a cellakiegyenlítést többcellás csomagokban. Pontos funkciói az akkumulátor kialakításától függenek.
Minden lítium kémia használhatja ugyanazt a töltőt?
Nem. A töltési feszültség és a töltési viselkedés a kémiától és a cella konfigurációjától függ. A töltőt a pontos akkumulátorfeszültség platformhoz és kémiához kell igazítani.
Mi az a C-arány?
A C-sebesség az akkumulátor kapacitásához viszonyított áramerősséget fejezi ki. Például egy 20 Ah-s akkumulátor 1C kisütése 20 A-nek felel meg, az akkumulátor meghatározott működési feltételeitől függően.
Miért lehet még mindig alkalmatlan egy nagy kapacitású akkumulátor elektromos kéziszerszámhoz?
A kapacitás a tárolt töltést írja le, de egy elektromos kéziszerszám nagy pillanatnyi áramot igényelhet. A celláknak, az összeköttetéseknek, a BMS-nek, a vezetékeknek és a csatlakozóknak támogatniuk kell a szükséges csúcs- és folyamatos kisülési szinteket.
Mi a különbség az LFP és az NMC kémia között?
Az LFP erős hőstabilitásáról és hosszú ciklusjellemzőiről ismert, míg az NMC-t általában a nagyobb energiasűrűség és a kiegyensúlyozott teljesítmény miatt választják. A helyes választás a berendezés követelményeitől és a működési környezettől függ.
Milyen cellaformátumokat használnak általában?
Az általános formátumok közé tartoznak a hengeres, tasakos és prizmás cellák. A hengeres formátumok közé tartozik például az 18650, 21700 és 26650. A formátum befolyásolja a mechanikai elrendezést, a hőkezelést, az összeszerelést és a burkolat kialakítását.
Miért fontos a hőkezelés?
Az áram áramlása hőt hoz létre a cellákban és az elektromos alkatrészekben. A túl magas hőmérséklet befolyásolhatja a teljesítményt, a töltési viselkedést, az öregedést és a biztonságot, ezért a nagy teljesítményű akkumulátorok megfelelő hőutat igényelnek.
A lítium akkumulátorok működhetnek hideg időben?
A cellára meghatározott hőmérsékleti tartományon belül működhetnek, de a hideg hőmérséklet csökkentheti a rendelkezésre álló teljesítményt és növelheti a belső ellenállást. Az alacsony hőmérsékleten történő töltés a kémiától és a cella kialakításától függően korlátozásokat is igényelhet.
Használható egy régi ólom-savas töltő lítium akkumulátorral?
Nem automatikusan. Az ólom-savas és lítium akkumulátorok eltérő töltési viselkedést és feszültségigényt alkalmaznak. Használat előtt ellenőrizni kell, hogy a töltő kompatibilis-e a csereakkumulátor kémiai jellemzőivel és a csomag feszültségével.
Milyen biztonsági védelemmel kell rendelkeznie az akkumulátorcsomagnak?
A kialakítástól függően a védelem közé tartozhat a túltöltés, a túlkisülés, a túláram, a rövidzárlat, a túlmelegedés, a cella kiegyensúlyozatlansága és a megfelelő elektromos leválasztás. Biztosítékokra és egyéb védelmi alkatrészekre is szükség lehet.
Milyen dokumentumokra lehet szükség nemzetközi akkumulátorszállításhoz?
Az akkumulátor típusától, szállítási módjától és joghatóságától függően a dokumentáció tartalmazhat UN38.3-mal kapcsolatos vizsgálati információkat, biztonsági adatokra vonatkozó információkat, szállítási értékeléseket, csomagolási előírásokat, címkéket és egyéb szükséges szállítási dokumentumokat.
Mennyi ideig bírja a lítium akkumulátor?
Az élettartam a kémiától, a kisütési mélységtől, a töltési és kisütési sebességtől, a hőmérséklettől, a tárolási körülményektől, a cella minőségétől és a csomagkezelési stratégiától függően változik. A ciklus-élettartam-adatokat mindig azokkal a vizsgálati körülményekkel együtt kell értelmezni, amelyek között mérésre kerültek.
Mi okozza az akkumulátor kapacitásának idővel csökkenését?
A kapacitás fokozatosan csökkenhet az elektrokémiai öregedés, a magas üzemi hőmérséklet, a nagy áramerősség, a mély ciklus, a hosszan tartó magas töltési állapot és más stressztényezők miatt. A pontos öregedési viselkedés a sejtkémiától és a működési körülményektől függ.
Miért kell a sejteket kiegyensúlyozni?
A sorba kapcsolt cellák idővel különböző töltési állapotokat alakíthatnak ki. A kiegyensúlyozás segít csökkenteni ezeket a különbségeket, így egyetlen cella sem éri el a feszültséghatárt lényegesen korábban, mint a többi.
Testreszabható az akkumulátorcsomag egy adott géphez?
Igen. A testreszabott csomag megtervezhető a feszültség, a kapacitás, a cella formátum, a soros párhuzamos konfiguráció, a BMS, a kommunikáció, a csatlakozók, a házméretek, a szerelési és a környezeti követelmények alapján, feltéve, hogy az eredményül kapott terv műszakilag hitelesített.
Milyen információkat kell megadni egy testreszabott akkumulátorprojekthez?
A hasznos információk közé tartozik a berendezés feszültsége, átlagos és csúcsáram, munkaciklus, működési időtartam, rendelkezésre álló akkumulátorterület, szerelési mód, csatlakozókövetelmények, kommunikációs interfész, töltési mód, környezeti hőmérséklet és várható környezeti kitettség.
Miért kell az akkumulátort és a töltőt egy rendszerként kezelni?
A töltő határozza meg az akkumulátor elektromos töltésének módját, míg az akkumulátor kémiája és a BMS határozza meg, hogy mely töltési feltételek elfogadhatók. Ezeknek az alkatrészeknek a nem megfelelő illeszkedése gyenge teljesítményt vagy nem biztonságos körülményeket eredményezhet.
Mit kell ellenőrizni, mielőtt egy másik lítium kémiai elemre cserélnénk?
Ellenőrizze a névleges feszültséget, a maximális töltési feszültséget, a töltőáramot, a kisülési áramot, a BMS architektúrát, a töltő kompatibilitását, a fizikai méreteket, a csatlakozók elrendezését, a hőviszonyokat és a berendezésvezérlő megengedett feszültségtartományát.
Hogyan javíthatja a rendszer teljesítményét a jobb akkumulátorfejlesztés?
Az akkumulátor teljesítménye végső soron számos, egymással összefüggő döntés eredménye. A cellák kémiája határozza meg az alapvető elektrokémiai viselkedést, de a végső akkumulátor ugyanolyan mértékben függ a soros-párhuzamos konfigurációtól, a BMS-től, az elektromos csatlakozásoktól, a töltőtől, a termikus kialakítástól, a háztól és a berendezésvezérlőtől.
Ez az oka annak, hogy ritkán elegendő egyetlen szám alapján kiválasztani az akkumulátort. A feszültségnek meg kell egyeznie a berendezéssel. A kapacitásnak meg kell felelnie a szükséges működési időtartamnak. A folyamatos és a csúcsáramnak meg kell egyeznie a terhelési profillal. A töltési paramétereknek meg kell egyeznie a kiválasztott kémiával. A termikus tervezésnek figyelembe kell vennie a valós munkaciklust. A BMS-nek kompatibilisnek kell lennie a pontos cellakonfigurációval.
Ugyanilyen fontos a fizikai felépítés. A hengeres cellák, a tasakos cellák és a prizmatikus cellák különböző csomagolási lehetőségeket kínálnak. A kiválasztott formátumnak illeszkednie kell az akkumulátorrekeszhez, miközben elegendő helyet kell hagyni a szigetelés, a csatlakozások, a hűtés, a védőelektronika és a szervizelérés számára.
Az alkalmazás nagyban befolyásolja a végső tervezést. Egy kisméretű elektronikus eszköz előnyben részesítheti a kompaktságot és az energiasűrűséget. Az elektromos szerszámok előnyben részesíthetik a nagy kisütési képességet. Egy elektromos robogónak szüksége lehet egyensúlyra az energia és a motor csúcsáram között. Egy ipari robot hangsúlyozhatja az ismétlődő munkaciklusokat és a kommunikációt. A helyhez kötött tárolórendszer hangsúlyozhatja a ciklusteljesítményt, a termikus stabilitást és a felügyeletet.
A biztonságnak a tervezés minden szakaszában kell maradnia. A túltöltés, a túlkisülés, a túláram, a rövidzárlat, a túlzott hőmérséklet és a cellakiegyensúlyozatlanság elleni védelmet az elektromos architektúrába kell integrálni, nem pedig utólagos gondolatként kezelni.
A szállítás és a dokumentáció is a professzionális akkumulátormérnökség része. A nemzetközi szállítmányok meghatározott tesztelést, csomagolást, címkézést és szállítási dokumentációt igényelhetnek, míg a projektbeszerzéshez egyértelmű specifikációk, rajzok és ellenőrzési jegyzőkönyvek szükségesek.
A berendezésgyártók és rendszerintegrátorok számára a leghasznosabb megközelítés az, ha a valós működési feltételekkel kezdik, és visszafelé haladnak az akkumulátorkonfiguráció felé. Ez egyértelműbb kapcsolatot teremt a berendezés terhelése, az akkumulátor kémiája, a cellák elrendezése, a BMS, a töltő, a hőrendszer, a burkolat és a várható működési viselkedés között.
Egy megfelelően megtervezettLítium-ion akkumulátorezért több, mint újratölthető cellák csoportja. Ez egy koordinált energiaellátó rendszer, amelyet meghatározott elektromos terhelés, környezeti állapot, mechanikai szerkezet, töltési stratégia és védelmi architektúra köré terveztek.
Lítium akkumulátor konfigurációra van szüksége a berendezéséhez?
Vcell teljesítménytámogatja az alkalmazás-specifikus újratölthető akkumulátor-megoldásokat, beleértve a feszültségplatformokat, a hengeres és egyéb cellaformátumokat, a soros párhuzamos konfigurációkat, a BMS-védelmet, a csatlakozókat, a burkolatokat és a testreszabott csomagkövetelményeket. Műszaki specifikációkhoz és projektmegbeszélésekhez,lépjen kapcsolatba velünk.
